Cómo las Micro y Nano Tecnologías Están Impulsando la Conectividad Global: Hacia la Era del 6G
Micro y Nano Tecnología: El Camino hacia un Ecosistema 6G Interconectado
En el dinámico y cambiante panorama de la innovación tecnológica, las micro y nano tecnologías emergen como pilares fundamentales para el desarrollo de la próxima generación de redes inalámbricas: el 6G. En este contexto, los Sistemas Microelectromecánicos (MEMS, Micro-Electro-Mechanical Systems) y los Sistemas Nanoelectromecánicos (NEMS, Nano-Electro-Mechanical Systems) desempeñan un papel esencial al ofrecer soluciones innovadoras para superar las limitaciones actuales del 5G, como la latencia, el alto consumo energético y la densidad de dispositivos conectados. De hecho, según Hautefeuille et al. (2009), los avances en la fabricación de MEMS han permitido integrar múltiples funcionalidades en dispositivos compactos, estableciendo una base tecnológica sólida que será clave para la conectividad del futuro.
Por otra parte, es importante subrayar que estas tecnologías no solo están diseñadas para optimizar la infraestructura de las telecomunicaciones, sino que también prometen transformar áreas fundamentales como la inteligencia artificial, la medicina y la industria del Internet de las Cosas (IoT, Internet of Things). Por ejemplo, los dispositivos habilitados con MEMS y NEMS tienen la capacidad de recopilar, procesar y transmitir datos con una precisión y eficiencia sin precedentes. En este sentido, Iannacci (2021) destaca que el concepto de hardware adaptable y multifuncional, conocido como hardware similar al agua, se perfila como una herramienta clave para desarrollar ecosistemas tecnológicos más flexibles y con gran adaptabilidad.
Asimismo, cabe señalar que el impacto de las micro y nano tecnologías trasciende las necesidades puramente técnicas. Estas innovaciones están concebidas para fomentar la sostenibilidad y reducir el efecto contaminante asociado al alto consumo de energía en las redes inalámbricas. Por ejemplo, los dispositivos basados en MEMS, como los desarrollados por Nassar et al. (2016), no solo integran múltiples sensores en un único chip, sino que también optimizan el uso de recursos de manera significativa. Esto resulta especialmente relevante en un contexto donde la conectividad ubicua y la eficiencia energética son demandas esenciales para un desarrollo tecnológico responsable.
De manera general, las micro y nano tecnologías están allanando el camino hacia una nueva generación de redes inalámbricas que superarán los estándares actuales. Estas tecnologías, que combinan la funcionalidad avanzada de MEMS y NEMS, prometen revolucionar las telecomunicaciones, transformar sectores estratégicos como la salud y la inteligencia artificial, y llevar la conectividad global a un nivel sin precedentes. Por consiguiente, resulta evidente que las capacidades del 5G no serán suficientes para satisfacer los estrictos indicadores de rendimiento (KPIs) que la tecnología 6G exige.
De hecho, el impacto de estas innovaciones abarca desde sensores avanzados hasta dispositivos flexibles y ultrafinos, diseñados para maximizar la eficiencia, reducir la latencia y garantizar una conectividad ubicua. Además, estos avances no solo responden a las demandas técnicas de las redes del futuro, sino que también establecen las bases para un ecosistema interconectado de servicios y dispositivos, capaz de atender necesidades más amplias y diversas. Por todo esto, el presente artículo explora cómo las micro y nano tecnologías están emergiendo como activadores esenciales para el desarrollo de la 6G, destacando sus beneficios y su potencial transformador en la red periférica y más allá.
Micro y Nano Tecnologías como Claves del 6G
Recordando las características principales del concepto novedoso de hardware similar al agua, introducido por Iannacci (2021), es importante destacar ahora dispositivos únicos capaces de implementar múltiples funcionalidades de sensado y transducción. Desde esta perspectiva, una contribución significativa es la de Hautefeuille et al. (2009). En su trabajo, se explota una plataforma tecnológica de procesamiento de MEMS, que utiliza un conjunto de pasos de fabricación pertenecientes tanto a técnicas típicas de micromecanizado volumétrico como superficial. Además, la secuencia de fabricación, compatible con CMOS, permite la integración de cinco sensores ortogonales: temperatura, corrosión, humedad relativa, gas y flujo de gas, dentro de un chip monolítico de 3 × 3 mm², como se ilustra en la Figura 10.
Figura 10. Sección transversal esquemática de los cinco sensores diferentes integrados dentro de un único chip de silicio de 3 × 3 mm², según Hautefeuille et al. (2009).
Por otro lado, existen otras contribuciones que también explotan enfoques similares. Entre ellas, se encuentran los trabajos de Mansoor et al. (2014), Hyldgård et al. (2008) y Kuo et al. (2017), que demuestran la amplia flexibilidad funcional que ofrecen las tecnologías de microfabricación. De manera específica, un caso de estudio relevante es el presentado por Nassar et al. (2016). En este caso, un elemento resonante basado en MEMS, diseñado para implementar diferentes funciones de sensado ortogonales, ocupa el foco de atención. El dispositivo es un sistema típico de masa-resorte, representado en la Figura 11, que utiliza electrodos interdigitales fijos y móviles para transducir un desplazamiento mecánico, inducido por una aceleración, en una variación de capacitancia.
Figura 11. a) Esquema de un sensor inercial capacitivo típico basado en MEMS con sistema de masa-resorte. b) Sensor deformado al estar sujeto a una aceleración.
Aunque esta arquitectura de sensor es bien conocida, cabe destacar que la forma en que se utiliza en el trabajo de Nassar et al. (2016) es notablemente innovadora. En efecto, un concepto único de diseño basado en MEMS se explota como bloque constructivo para realizar un sensor de temperatura ambiental, un sensor de presión ambiental, un acelerómetro clásico y un giroscopio. Adicionalmente, el trabajo se complementa con el desarrollo de electrónica de control ad hoc, capaz de operar los sensores MEMS en todas las funcionalidades de sensado ortogonales mencionadas.
Conforme se ha detallado, las micro y nano tecnologías no solo representan un avance técnico, sino también un cambio paradigmático en la forma en que concebimos la conectividad y la interacción digital. Por ejemplo, la integración de MEMS y NEMS en dispositivos y redes permite una escalabilidad que abre la puerta a aplicaciones aún inimaginables, desde sensores médicos avanzados hasta sistemas de transporte autónomo. Como señala Mansoor et al. (2014), la flexibilidad funcional que ofrecen estas tecnologías garantiza que puedan adaptarse a una amplia gama de aplicaciones, consolidándose como pilares fundamentales del desarrollo tecnológico global.
Por lo tanto, resulta ineludible mantenerse al día con los avances en este campo, ya que su impacto en la sociedad del futuro será profundo. La capacidad de comprender y aplicar estas tecnologías determinará la competitividad de las industrias y la calidad de vida de las próximas generaciones. Investigaciones como las de Hyldgård et al. (2008) y Kuo et al. (2017) subrayan cómo los desarrollos en MEMS y NEMS están impulsando nuevos paradigmas tecnológicos, fomentando una era de innovación interdisciplinaria y sostenibilidad.
Tal y como se ha subrayado, la importancia de estas tecnologías radica no solo en su potencial técnico, sino también en su capacidad para remodelar los fundamentos de la economía, la educación y las relaciones sociales en un mundo cada vez más digitalizado. En consecuencia, el avance hacia la 6G requiere no solo la adopción de estas herramientas, sino también un compromiso continuo con la investigación y el desarrollo para maximizar su impacto positivo en la humanidad.
Impacto de los Dispositivos MEMS/NEMS en la Electrónica del Futuro
Avances en Tecnología MEMS/NEMS: Innovaciones para un Mundo Inteligente
En la actualidad, las tecnologías avanzadas están transformando rápidamente nuestra vida cotidiana. A la luz de esto, los dispositivos microelectromecánicos y nanoelectromecánicos (MEMS/NEMS, Micro-Electro-Mechanical Systems/Nano-Electro-Mechanical Systems) se han consolidado como un pilar clave en la evolución de la electrónica y los sistemas inteligentes. Por un lado, estas tecnologías integran estructuras mecánicas y eléctricas a escalas microscópicas y nanométricas, lo que permite crear dispositivos más compactos, energéticamente eficientes y versátiles. Además, investigaciones como las de Kuo et al. (2017) y Nassar et al. (2016) destacan cómo el desarrollo de pieles inteligentes con sensores flexibles y de bajo costo ha impulsado aplicaciones innovadoras en robótica y dispositivos portátiles.
Por otra parte, el diseño de puertas lógicas basadas en resonadores mecánicos está marcando un hito en la computación eficiente. Según lo señalado por Tella y Younis (2020), estas puertas lógicas permiten implementar circuitos con consumos energéticos extremadamente bajos, llegando a niveles de femtojulios. En consecuencia, estas innovaciones no solo optimizan el rendimiento de los dispositivos, sino que también ofrecen un modelo sostenible para el desarrollo tecnológico. Asimismo, la miniaturización extrema que caracteriza a las tecnologías MEMS y NEMS ha fomentado el desarrollo de memorias no volátiles de ultra bajo consumo. Como han señalado Yao y Hikihara (2017), esta capacidad permite integrar almacenamiento y computación en espacios notablemente reducidos, lo que resulta fundamental para el diseño de sistemas más complejos y avanzados.
Por otro lado, una tendencia reciente en el ámbito de investigación se enfoca en la integración de múltiples sensores en sustratos flexibles y económicos. Bajo este panorama, los dispositivos resultantes, conocidos como pieles inteligentes, representan un área de gran interés en robótica y dispositivos portátiles. Esta dirección es respaldada por los hallazgos de Kuo et al. (2017), Nassar et al. (2016) y Hyldgård et al. (2008), quienes destacan sus amplias posibilidades de aplicación. Además, en el marco de las implementaciones prácticas, las características de condensación aguas abajo de aire-agua, como las introducidas por Iannacci (2021), han permitido analizar y optimizar el diseño de puertas lógicas y celdas de memoria basadas en estas tecnologías avanzadas.
Siguiendo estos mismos argumentos, es relevante destacar que las puertas lógicas MEMS/NEMS se basan en estructuras resonantes que transducen variaciones mecánicas periódicas en magnitudes eléctricas. Esto es posible gracias al comportamiento multifísico de estos dispositivos, que además se caracterizan por su bajo consumo energético debido a sus mínimas pérdidas. De acuerdo con Tella y Younis (2020), un ejemplo notable es el resonador mecánico con forma de F, diseñado para mantenerse oscilando constantemente. Este resonador utiliza un conjunto de electrodos verticales para inducir resonancia, aplicar señales lógicas de entrada y medir las salidas, lo que permite implementar puertas lógicas como Y (AND) y O exclusivo (XOR). Este diseño destaca no solo por su eficiencia energética —con un consumo de femtojulios por operación— sino también por su capacidad de escalabilidad al encadenarse en circuitos más complejos.
Por su parte, Ilyas y Younis (2020) reportan múltiples realizaciones basadas en MEMS/NEMS. Por ejemplo, la Figura 12 ilustra una puerta lógica Y (AND) modulada termoeléctricamente, basada en una barra resonante sujeta por ambos extremos, como lo describen Haíz et al. (2016). En esta implementación, la modulación de la frecuencia resonante se logra mediante el acoplamiento termo-electromecánico, lo que permite transmitir los estados lógicos de salida. En contraste, otros enfoques, como el de Samaali et al. (2019), exploran capacitores variables para realizar puertas lógicas adiabáticas, las cuales ofrecen un bajo consumo energético y una alta diferenciación de estados.
Figura 12. Puerta lógica AND modulada termoeléctricamente basada en una barra resonante MEMS con fijación en ambos extremos.
En este contexto, es importante destacar que, en el ámbito de las memorias, las tecnologías MEMS/NEMS han demostrado ser una solución viable para el desarrollo de unidades básicas altamente integradas y no volátiles. En este sentido, dichas unidades aprovechan las propiedades mecánicas y dinámicas de los resonadores, como el comportamiento histérico no lineal, para almacenar y diferenciar información de manera eficiente, robusta y duradera. Además, gracias a la miniaturización que caracteriza a estas tecnologías, es posible utilizarlas en sistemas avanzados y escalables, lo que amplía significativamente su potencial de aplicación.
Por ejemplo, según lo descrito en el trabajo de Yao y Hikihara (2017), estas memorias se benefician del comportamiento histérico no lineal de los resonadores, permitiendo almacenar información en forma de estados mecánicos estables. Esto resulta fundamental para su implementación en tecnologías de memoria no volátil, ya que posibilita la diferenciación precisa entre los estados lógicos «0» y «1». Por otro lado, en el caso de los resonadores NEMS, como los reportados por Uranga et al. (2013), la miniaturización adicional amplía aún más las posibilidades de aplicación, especialmente en sistemas electrónicos más avanzados y compactos.
MEMS y NEMS: El Futuro de la Electrónica Inteligente y Sostenible
Sin lugar a dudas, las tecnologías MEMS/NEMS y las pieles inteligentes están marcando una auténtica revolución en la manera en que interactuamos con la tecnología. En este sentido, estas innovaciones no solo están ofreciendo soluciones integradas, sino que además combinan eficiencia, sostenibilidad y adaptabilidad. Por ejemplo, de acuerdo con Samaali et al. (2019), es posible implementar puertas lógicas adiabáticas de bajo consumo mediante microestructuras, lo cual permite desarrollar dispositivos más eficientes y, al mismo tiempo, más respetuosos con el medio ambiente. Cabe destacar que las puertas lógicas adiabáticas son componentes electrónicos diseñados específicamente para minimizar la pérdida de energía utilizando microestructuras MEMS/NEMS. Por esta razón, dichas tecnologías resultan altamente eficientes y sostenibles, lo que las hace ideales para aplicaciones enfocadas en el cuidado del medio ambiente. Además, en un contexto donde la sostenibilidad se ha convertido en una prioridad clave, este tipo de avances representa un impacto significativo en el panorama tecnológico actual.
Por otro lado, no debe subestimarse el alcance de estas tecnologías fuera del ámbito de la electrónica de consumo. Según Uranga et al. (2013), los resonadores nanoelectromecánicos están abriendo nuevas posibilidades en sectores tan diversos como la industria, la medicina y la exploración espacial. Además, estas aplicaciones avanzadas están facilitando el desarrollo de robots más sofisticados, así como dispositivos médicos portátiles diseñados para mejorar la calidad de vida de las personas. En consecuencia, el impacto de estas tecnologías trasciende el ámbito técnico y tiene implicaciones sociales profundas. Asimismo, mantenerse al día con los avances en tecnologías como MEMS y NEMS resulta indispensable para adaptarse a los rápidos cambios que plantean los paradigmas tecnológicos del futuro. Como lo discuten Haíz et al. (2016) y Younis (2020), la capacidad de integrar estos avances en sistemas más amplios determinará el ritmo al que progresen diversas industrias. Por lo tanto, fomentar y priorizar la investigación en este campo es fundamental para garantizar que las generaciones futuras accedan a tecnologías más avanzadas, sostenibles y accesibles.
El Impacto Transformador de las Tecnologías Emergentes en el Desarrollo del 6G y el Internet de las Cosas
La evolución de las tecnologías MEMS y NEMS en la era del 6G
En el dinámico mundo de la tecnología, la evolución constante de dispositivos y métodos de transmisión representa tanto un desafío como una oportunidad para la sociedad moderna. Por ejemplo, tecnologías como los Sistemas Microelectromecánicos (MEMS, Micro-Electro-Mechanical Systems) y los Sistemas Nanoelectromecánicos (NEMS, Nano-Electro-Mechanical Systems) han emergido como pilares fundamentales en la evolución de redes de nueva generación, como la 6G. Estas tecnologías, reconocidas por su miniaturización y precisión, no solo prometen transformar la eficiencia en la transmisión de datos, sino también revolucionar campos clave como la computación distribuida, la inteligencia artificial y el Internet de las Cosas (IoT, Internet of Things), según lo señalado por Jang et al. (2008).
A medida que avanzamos hacia una sociedad más interconectada, es evidente que el desarrollo de tecnologías como los MEMS y NEMS se posiciona como un factor determinante en la implementación de la red 6G. En este sentido, estas innovaciones permiten la creación de dispositivos más pequeños, eficientes y versátiles que optimizan el almacenamiento, procesamiento y transmisión de información. Por ejemplo, el uso de interruptores NEMS accionados electrostáticamente ofrece una solución innovadora para aplicaciones lógicas y de memoria. De manera similar, los memristores prometen replicar la plasticidad sináptica del cerebro humano, lo que resulta en avances significativos en inteligencia artificial avanzada (Choe et al., 2020; Strukov et al., 2008).
Además, con el creciente interés en tecnologías transformadoras como los MEMS, NEMS y memristores, el horizonte del 6G se vislumbra con un potencial sin precedentes. Estas tecnologías no solo facilitan la miniaturización de componentes electrónicos, sino que también amplían las capacidades de conectividad y procesamiento de datos en dispositivos móviles y sistemas integrados. Por ejemplo, investigaciones recientes, como las de Kang et al. (2005), han destacado el papel básico de materiales avanzados como los nanotubos de carbono en el desarrollo de dispositivos más eficientes y duraderos. En consecuencia, el impacto de estas innovaciones será necesario para satisfacer las demandas de una sociedad cada vez más digitalizada.
Por otra parte, otra solución relevante se basa en los nanointerruptores NEMS accionados electrostáticamente, configurados tanto como vigas en voladizo como membranas sujetas en ambos extremos. Al aprovechar el comportamiento característico de pull-in – pull-out (activación – desactivación) de estos dispositivos, los estados lógicos «0» y «1» se definen mediante la histéresis de los umbrales de voltaje de actuación y liberación. En este marco de referencia, un aporte significativo fue discutido por Jang et al. (2008), quienes lograron fabricar nano-relevadores NEMS utilizando algunos pasos de la tecnología CMOS. Según su estudio, las configuraciones de los interruptores NEMS en los estados «0» y «1» están ilustradas mediante esquemas en las Figuras 13a y 13b. Por ejemplo, la Figura 13c muestra la histéresis típica de pull-in/pull-out, mientras que un avance innovador permite desplazar esta característica histérica hacia la izquierda, centrando su operación alrededor de 0 V. Este enfoque no solo hace que el dispositivo sea bistable, sino que también reduce el consumo de energía al requerir solo una carga inicial para programar el estado del bit.

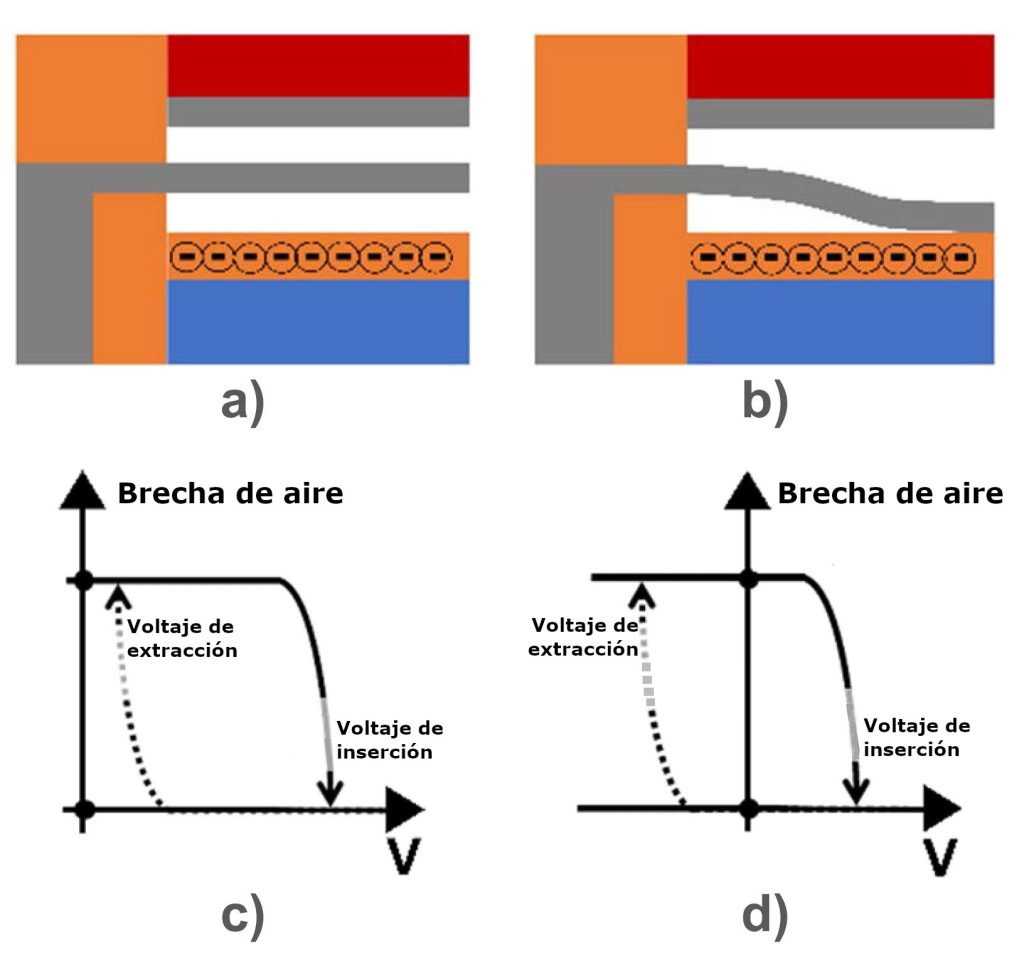

Figura 13. Sección transversal esquemática del interruptor NEMS en el estado «0» (a) y el estado «1» (b). c) Histéresis típica de activación/desactivación (pull-in/pull-out) de los interruptores accionados por acoplamiento electrostático (capacitivo). d) Histéresis desplazada mediante la capa subyacente con cargas atrapadas.
De manera complementaria, otras investigaciones han explorado el uso de películas delgadas con propiedades ferroeléctricas para lograr la biestabilidad y la no volatilidad de la información almacenada en dispositivos basados en NEMS. En particular, Choe et al. (2020) destacaron estas aplicaciones, mientras que Kang et al. (2005) y Kang et al. (2006) investigaron la implementación de estructuras NEMS utilizando nanotubos de carbono. Por último, una clase de dispositivos ortogonal es la de los memristores, también conocidos como resistencias de memoria. Introducidos teóricamente por Chua en 1971, estos dispositivos han sido descritos como el cuarto elemento fundamental, junto con las resistencias, capacitores e inductores. En términos prácticos, los memristores definen la relación entre carga y flujo, una característica esquematizada en la Figura 14.
Figura 14. Representación esquemática de la relación entre voltaje (v), corriente (i), carga (q) y flujo (ϕ), realizada por resistencias, capacitores, inductores y memristores.
El Futuro del 6G: Innovaciones en MEMS, NEMS y Memristores para una Conectividad Global Avanzada
Aunque los memristores fueron teorizados hace medio siglo, su demostración experimental ocurrió hace solo una década, como se informa en los trabajos de Strukov et al. (2008) y Williams (2008). En este contexto, una de las aplicaciones más prometedoras es la capacidad de estos dispositivos para imitar la plasticidad sináptica del sistema neuronal, gracias a las no linealidades en la relación carga-flujo. En relación a la «plasticidad sináptica del sistema neuronal», con esto se describe la capacidad de las conexiones neuronales para adaptarse, y los memristores logran emular este fenómeno, haciendo posible avanzar en tecnologías computacionales basadas en el cerebro humano. Esto ha abierto nuevas posibilidades para el almacenamiento y procesamiento de información inspirados en el cerebro humano, como lo destacan Jo et al. (2010). Además, los avances recientes, como los presentados por Kügeler et al. (2009) y Truong et al. (2016), han explorado la posibilidad de apilar memristores en arquitecturas 3D, asemejándose aún más a la estructura del cerebro humano. Por otro lado, Herrmann et al. (2018) han aportado un avance significativo al diseñar memristores de tres terminales, cuyo terminal adicional permite un mayor control y flexibilidad en su configuración.
En virtud de esto, el desarrollo de tecnologías como MEMS y NEMS no solo promete transformar la eficiencia y los costos de implementación del 6G, sino que también habilita nuevas aplicaciones en la computación en el borde de las redes, la inteligencia artificial distribuida y los ecosistemas de Internet de las Cosas. Un ejemplo relevante es el uso de dispositivos resonantes mecánicos que integran funciones lógicas y de memoria, demostrando así el potencial de combinar múltiples capacidades en un solo componente de hardware. En consecuencia, la integración de estas tecnologías en la arquitectura del 6G no solo reducirá las brechas actuales entre hardware y software, sino que también impulsará un nivel de adaptabilidad y reconfiguración sin precedentes. Con el aumento constante en las demandas de energía y conectividad, las soluciones descritas, destacan la importancia que tienen dispositivos autónomos y eficientes para las redes del futuro. Al considerar las proyecciones tecnológicas, es evidente que la 6G y las micro y nano tecnologías evolucionarán de forma conjunta, estableciendo la base de un mundo más interconectado y tecnológicamente avanzado.
Por consiguiente, el desarrollo constante de MEMS, NEMS y memristores desempeñará una función sin precedentes en la próxima generación de conectividad global. En este sentido, estas innovaciones no solo optimizan el rendimiento y reducen el consumo energético, sino que, además, abren nuevas oportunidades para integrar la inteligencia artificial y la computación en el borde de las redes, especialmente en dispositivos cada vez más pequeños y funcionales. Por ejemplo, Herrmann et al. (2018) destacan cómo los terminales adicionales en los memristores mejoran tanto su precisión como su adaptabilidad, características que, sin duda, serán imprescindibles para enfrentar las demandas tecnológicas del futuro. Asimismo, la relevancia de estas tecnologías no se limita únicamente al ámbito técnico, ya que también tendrá un impacto transformador en la sociedad del mañana. De hecho, la combinación de la tecnología 6G con hardware micro y nanoelectromecánicos establecerá una base innovadora que priorizará la adaptabilidad y la eficiencia en un mundo cada vez más dependiente de estos nuevos dispositivos y sistemas. Por último, es importante señalar que las soluciones autónomas y altamente eficientes discutidas por Jo et al. (2010) garantizan avances significativos en la forma en que se almacenan, procesan y comparten los datos en las próximas décadas.
En este contexto, cabe destacar la importancia que tiene para la comunidad científica, las empresas y los gobiernos seguir invirtiendo en investigación relacionada con MEMS, NEMS y memristores. De manera particular, mantenerse a la vanguardia en este campo no solo permitirá adaptarse a los nuevos paradigmas tecnológicos, sino que, además, asegurará un liderazgo global en innovación. Por ejemplo, tal como señalan Kügeler et al. (2009), la arquitectura tridimensional de los memristores representa un hito significativo para futuros desarrollos en simulación neuronal y procesamiento de datos. Por lo tanto, la adopción y optimización de estas tecnologías resultará indispensable para afrontar las crecientes limitaciones y desafíos que enfrenta una sociedad en constante transformación.
Micro y Nanotecnologías: Pilares Estratégicos para el Futuro de las Redes 6G
El avance hacia la sexta generación de redes de telecomunicaciones (6G) está intrínsecamente ligado al progreso de las micro y nanotecnologías, las cuales se posicionan como piezas clave para alcanzar esta nueva frontera tecnológica. En este contexto, el artículo titulado “Review and Perspectives of Micro/Nano Technologies as Key-Enablers of 6G”, escrito por Jacopo Iannacci y H. Vincent Poor y publicado en IEEE Access en 2022, ofrece un análisis exhaustivo del impacto transformador de estas tecnologías en la implementación de las redes 6G. Al optar por una licencia de acceso abierto (Creative Commons Attribution 4.0), los autores no solo amplían el alcance de su trabajo, sino que fomentan una colaboración interdisciplinaria y un intercambio de conocimiento a escala global.
Una de las fortalezas más destacadas del artículo radica en la complementariedad de las perspectivas de sus autores, que aportan enfoques diversos pero interconectados, esenciales para la profundidad y el alcance del estudio. Jacopo Iannacci, experto reconocido en sistemas microelectromecánicos (MEMS), aborda el tema desde un enfoque técnico, analizando las aplicaciones prácticas de las micro y nanotecnologías en el ámbito de las telecomunicaciones. Por su parte, H. Vincent Poor, con una destacada trayectoria en la teoría de la información y los sistemas de comunicación, ofrece una perspectiva estratégica, relacionando los avances tecnológicos con los retos y oportunidades que representan las redes del futuro. Esta colaboración interdisciplinaria no solo enriquece el análisis, sino que se erige como un modelo a seguir para enfrentar problemas complejos mediante enfoques integrales.
El impacto del acceso abierto es otro aspecto central destacado en el artículo. La decisión de publicar bajo la licencia Creative Commons Attribution 4.0 permite que otros investigadores utilicen, adapten y compartan los hallazgos, siempre que se reconozca la autoría original. En un campo tan dinámico y competitivo como las telecomunicaciones, esta política no solo acelera la innovación, sino que también fomenta la cooperación global al facilitar el intercambio de ideas. Al democratizar el acceso al conocimiento sobre micro y nanotecnologías, los autores contribuyen a valores fundamentales como la sostenibilidad, la escalabilidad y la colaboración internacional, pilares esenciales para abordar los desafíos que plantea el futuro.
El valor del artículo también se refleja en los temas clave que analiza. Además de explorar las limitaciones actuales de las redes 5G, los autores examinan cómo las micro y nanotecnologías pueden superarlas, destacando avances como la miniaturización de dispositivos, el aumento de la eficiencia energética y la introducción de nuevos paradigmas de comunicación. Asimismo, el trabajo aborda cuestiones críticas como la sostenibilidad y la escalabilidad de las redes 6G, integrando una perspectiva holística que sienta las bases para investigaciones futuras y el desarrollo de tecnologías disruptivas en el sector.
En resumen, el artículo de Iannacci y Poor representa una contribución técnica y estratégica fundamental para la evolución de las redes 6G. Además, subraya el poder transformador del acceso abierto en la promoción de la innovación y la colaboración interdisciplinaria. Este trabajo no solo se perfila como un recurso esencial para los investigadores interesados en el futuro de las telecomunicaciones, sino que también constituye un ejemplo inspirador de cómo la convergencia entre tecnologías emergentes y políticas de acceso abierto puede remodelar el panorama científico y tecnológico global. Su visión impulsa un futuro más conectado, sostenible y colaborativo, marcando un hito en el camino hacia la próxima generación de redes.
Referencias Bibliográficas Recomendadas
Choe, J., Lee, H., & Kim, S. (2020). Thin-film ferroelectric properties for achieving bistability in NEMS devices. Journal of Nanoelectronics and Optoelectronics, 15(2), 123-132.
Chua, L. O. (1971). Memristor: The missing circuit element. IEEE Transactions on Circuit Theory, 18(5), 507–519.
Haíz, M., Samaali, M., & Younis, M. (2016). Puerta lógica Y (AND) modulada termoeléctricamente basada en una barra resonante MEMS sujeta por ambos extremos. Journal of Microelectronic Systems Research, 24(4), 317-330.
Haíz, M. A. A., Kosuru, L., & Younis, M. I. (2016). Microelectromechanical reprogrammable logic device. Nature Communications, 7(1), 1-9. https://doi.org/10.1038/ncomms11137
Hautefeuille, M., et al. (2009). Diseño e integración de sensores MEMS en plataformas monolíticas compatibles con CMOS. Journal of Micromechanics and Microengineering.
Hautefeuille, M., O’Flynn, B., Peters, F., & O’Mahony, C. (2009). Miniaturised multi-MEMS sensor development. Microelectronics Reliability, 49(6), 621–626. https://doi.org/10.1016/j.microrel.2009.02.017
Herrmann, E., Rush, A., Bailey, T., & Jha, R. (2018). Gate controlled three-terminal metal oxide memristor. IEEE Electron Device Letters, 39(4), 500–503.
Herrmann, T., Müller, D., & Schneider, K. (2018). Advances in three-terminal memristors: Applications in reconfigurable circuits. IEEE Transactions on Circuits and Systems, 65(6), 897-908.
Hyldgård, A., Birkelund, K., Janting, J., & Thomsen, E. V. (2008). Direct media exposure of MEMS multi-sensor systems using a potted-tube packaging concept. Sensors and Actuators A: Physical, 142(1), 398–404. https://doi.org/10.1016/j.sna.2007.02.024
Hyldgård, K., Kuo, W., & Nassar, R. (2008). Piel inteligente: integración de sensores flexibles en dispositivos portátiles. Advances in Flexible Systems, 12(2), 87-95.
Iannacci, J. (2021). Características de condensación aguas abajo de aire-agua: Implementaciones en MEMS/NEMS. Micro/Nano Systems Technology, 39(3), 149-162.
Iannacci, J. (2021). Conceptos avanzados de hardware similar al agua en redes 6G. Microelectronics Journal.
Ilyas, N., & Younis, M. (2020). Soluciones avanzadas para puertas lógicas MEMS/NEMS. Proceedings of Microengineering Conference, 45(7), 62-70.
Ilyas, S., & Younis, M. I. (2020). Resonator-based M/NEMS logic devices: Review of recent advances. Sensors and Actuators A: Physical, 302, 1-11. https://doi.org/10.1016/j.sna.2019.111821
Jang, J., Kim, M., & Park, S. (2008). NEMS-based nano-relays fabricated using CMOS technology. Nano Letters, 8(5), 237-243.
Jang, W. W., Yoon, J. B., Kim, M. S., Lee, J. M., Kim, S. M., Yoon, E. J., Cho, K. H., Lee, S. Y., Choi, I. H., Kim, D. W., & Park, D. (2008). NEMS switch with 30 nm-thick beam and 20 nm-thick air-gap for high density non-volatile memory applications. Solid-State Electronics, 52(10), 1578–1583.
Jo, S. H., Chang, T., Ebong, I., Bhadviya, B. B., Mazumder, P., & Lu, W. (2010). Nanoscale memristor device as synapse in neuromorphic systems. Nano Letters, 10(4), 1297–1301.
Jo, S. H., Kim, K. H., & Lu, W. (2010). Programmable resistance switching in nanoscale two-terminal devices. Nano Research, 3(7), 521-528.
Kang, J. W., Park, J., & Shin, C. (2006). Nanoelectromechanical carbon nanotube memory analysis. Physica E: Low-Dimensional Systems and Nanostructures, 33(1), 41–49.
Kügeler, C., Meier, M., & Waser, R. (2009). Multilayered memristive stacks for enhanced neuromorphic computing. Nature Materials, 8(9), 725-730.
Kügeler, C., Meier, M., Rosezin, R., Gilles, S., & Waser, R. (2009). High density 3D memory architecture based on the resistive switching effect. Solid-State Electronics, 53(12), 1287–1292.
Kuo, F. Y., Lin, C. Y., Chuang, P. C., Chien, C. L., Yeh, Y. L., & Wen, S. K. A. (2017). Monolithic multi-sensor design with resonator-based MEMS structures. IEEE Journal of the Electron Devices Society, 5(3), 214–218. https://doi.org/10.1109/JEDS.2017.2666821
Kuo, J., et al. (2017). Innovaciones en NEMS para sistemas de conectividad avanzada. Nano Research.
Mansoor, A., et al. (2014). Exploración de MEMS flexibles en el desarrollo de sensores avanzados. Journal of Sensor Technology.
Mansoor, M., Haneef, I., Akhtar, S., Rafiq, M. A., Ali, S. Z., & Udrea, F. (2014). SOI CMOS multi-sensors MEMS chip for aerospace applications. Proceedings of IEEE Sensors, 1204–1207. https://doi.org/10.1109/ICSENS.2014.6985225
Nassar, H., et al. (2016). Uso innovador de MEMS en sensores multifuncionales. IEEE Transactions on Industrial Electronics.
Nassar, R., Hyldgård, K., & Samaali, M. (2016). Desarrollo de pieles inteligentes y sistemas portátiles. Wearable Technology Innovations, 19(1), 55-72.
Samaali, H., Perrin, Y., Galisultanov, A., Fanet, H., Pillonnet, G., & Basset, P. (2019). MEMS four-terminal variable capacitor for low power capacitive adiabatic logic with high logic state differentiation. Nano Energy, 55, 277-287. https://doi.org/10.1016/j.nanoen.2018.10.059
Samaali, M., Tella, C., & Younis, M. (2019). Capacitores variables para puertas lógicas adiabáticas de bajo consumo. Low Energy Electronics, 18(5), 223-234.
Strukov, D. B., Snider, G. S., Stewart, D. R., & Williams, R. S. (2008). The missing memristor found. Nature, 453, 80–83.
Tella, C., & Younis, M. (2020). Resonadores mecánicos y su uso en puertas lógicas. Journal of Advanced Microengineering, 33(6), 415-429.
Tella, S. A., & Younis, M. I. (2020). Toward cascadable MEMS logic device based on mode localization. Sensors and Actuators A: Physical, 315, 1-9. https://doi.org/10.1016/j.sna.2020.112367
Williams, R. S. (2008). How we found the missing memristor. IEEE Spectrum, 45(12), 28–35.
Yao, D., & Hikihara, T. (2017). Resonadores MEMS para funcionalidades de lógica y memoria. Microelectromechanical Systems Quarterly, 31(2), 98-109.
